Dlaczego dobór złączy w instalacji 100V decyduje o stabilności i serwisie systemu

W instalacji nagłośnieniowej 100V pozornie drobny wybór wtyku często decyduje o tym, czy komunikat dotrze do słuchaczy bez najmniejszych zakłóceń. W rozległych obiektach publicznych, takich jak szpitale, urzędy czy hotele, stabilność toru sygnałowego stanowi fundament niezawodności całego układu ostrzegawczego i informacyjnego. Technicy odpowiedzialni za utrzymanie budynków doskonale wiedzą, że to właśnie najsłabsze ogniwo infrastruktury odpowiada za nagłe przerwy w nadawaniu tła muzycznego. Rodzaj zastosowanego połączenia wpływa nie tylko na odporność na usterki mechaniczne, ale również determinuje późniejszy komfort prac serwisowych. Mimo postępu w technologii cyfrowej, fizyczny punkt styku między urządzeniami pozostaje miejscem najbardziej narażonym na degradację przesyłanego dźwięku.

Czym różnią się wtyki i jak wpływają na nie adaptery?

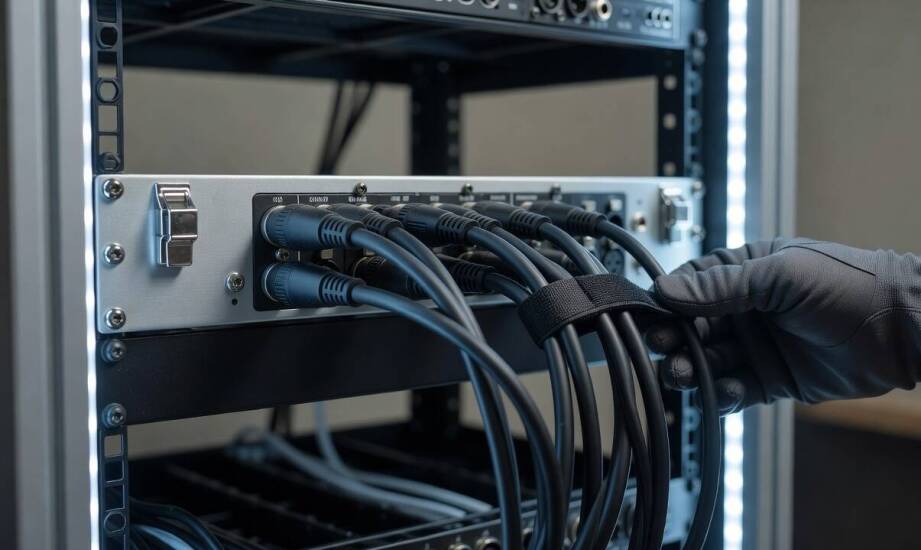

Złącze XLR posiada wbudowany mechanizm blokujący, który skutecznie zapobiega przypadkowemu wypięciu kabla podczas pracy czy przesuwania sprzętu w szafie rackowej. SpeakON wykorzystuje natomiast solidną blokadę skrętną, doskonale sprawdzającą się przy przenoszeniu wysokich prądów do kolumn niskoomowych w instalacjach estradowych i hybrydowych. Wtyki RCA opierają się z kolei na mocnym docisku styku do zewnętrznego kołnierza gniazda. W przypadku złącza jack przed wysunięciem chroni wewnętrzna sprężyna retencyjna wchodząca w specjalne wycięcie we wtyczce. Brak twardego rygla w połączeniach RCA i jack sprawia, że słabiej znoszą one naprężenia kabla przy częstym przepinaniu aparatury. Zewnętrzna sprężyna w gniazdach jack musi zachować odpowiednią sztywność, aby po kilkudziesięciu cyklach wpięcia nadal pewnie trzymać wtyczkę. Profesjonalne złącza audio z fizyczną blokadą znacznie rzadziej wymagają ręcznego poprawiania po kilku miesiącach ciągłej eksploatacji w zakurzonym środowisku.

Uruchomienie starszego sprzętu w nowym układzie często wymusza użycie różnego rodzaju przejściówek. Taki zabieg pozwala połączyć na przykład wysłużony odtwarzacz multimedialny RCA z nowoczesnym wejściem miksera. Każdy adapter wprowadza jednak dodatkowy punkt styku podatny na utlenianie metali, co z czasem wyraźnie pogarsza parametry przesyłu. Konstrukcje oparte na długich przejściówkach działają jak dźwignia, systematycznie wyłamując gniazda pod własnym ciężarem. W rozbudowanych torach sygnałowych łańcuch elementów pośrednich zaburza symetrię linii zbalansowanej, tworząc lukę ułatwiającą wnikanie szumów. W instalacjach stałych bezpieczniejszym wyjściem pozostaje zarabianie dedykowanych przewodów z właściwymi końcówkami od samego początku.

Połączenia i ekranowanie w systemach nagłośnienia 100V

Źródła dźwięku, takie jak odtwarzacze sieciowe czy mikrofony strefowe, łączą się z wejściami matrycy na poziomie liniowym. Właśnie na tym wczesnym etapie, obsługiwanym przeważnie przez złącza XLR lub zbalansowane wtyki jack, zastosowanie oplotu ochronnego odgrywa fundamentalną rolę. Ekranowanie toru liniowego decyduje o czystości sygnału przed jego finalnym wzmocnieniem, chroniąc delikatny przesył przed zakłóceniami z sąsiadujących przewodów zasilających. Sytuacja wygląda zupełnie inaczej po stronie wyjściowej wzmacniacza radiowęzłowego.

Wysokonapięciowe wyjście sprzętu dystrybuuje sygnał do stref głośnikowych za pomocą masywnych terminali śrubowych lub odpinanych kostek Euroblock. Specjaliści projektujący takie układy, w tym eksperci DEXON POLAND, potwierdzają w swojej praktyce, że na odcinkach radiowęzłowych stosuje się standardowy, nieekranowany kabel dwużyłowy. Transformatory podnoszące napięcie wewnątrz wzmacniacza obniżają jednocześnie natężenie prądu, co minimalizuje straty rezystancyjne na ogromnych odległościach. Wysokie napięcie przesyłu sprawia, że linia głośnikowa jest uodporniona na typowe zakłócenia, dlatego owijanie setek metrów przewodów sufitowych folią aluminiową mija się z celem. Kostki Euroblock pozwalają na szybkie odpięcie całej strefy bez konieczności odkręcania pojedynczych żył. Skupienie uwagi na solidnym dokręceniu tych terminali przynosi systemowi więcej korzyści niż szukanie specjalistycznych ekranów dla samego sygnału głośnikowego.

Wieloletnia, bezawaryjna praca stałej infrastruktury zależy od rygorystycznego podziału na wrażliwy tor liniowy oraz odporny tor głośnikowy o podwyższonym napięciu. Zastosowanie odpowiednich wtyków sprzętowych i terminali o wysokiej trwałości mechanicznej redukuje awaryjność całego układu nagłaśniającego. Wyeliminowanie zbędnych przejściówek i poprawne rozszycie nieekranowanych przewodów dystrybucyjnych zapewnia krystalicznie czysty przekaz komunikatów w obiekcie. Przemyślana topologia połączeń to z kolei inwestycja w spokój zarządcy budynku, eliminująca problem uciążliwego trzeszczenia głośników po kilku latach od uruchomienia systemu. Konsekwencja w doborze tych elementów procentuje niezwykle szybką diagnostyką podczas okresowych przeglądów technicznych.
